【型號】：Q61F/Q67F/Q41F/Q47F等 【球體】：
【口徑】：DN15 - DN1200 【密封】：
【壓力】： 【溫度】：
【閥體】：ST37.8、304，A105等 【介質】：
鍛鋼球閥主要用于石油，天然氣的長距離管線輸送和城市煤氣管道系統．由于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性，耐候性，長期使用的可靠性等；密封，結構設計屬特技公司獨有．操作方式有手動－蝸桿蝸輪驅動，氣動，電動，氣/液聯動，電/液聯動，以及各類特殊控制形式。

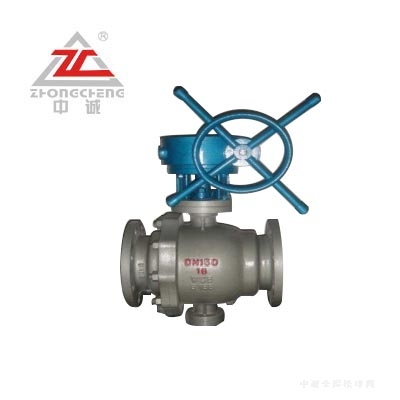

Q47F型鑄鋼固定軟密封球閥適用于工作溫度-28～300℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、蒸汽、油品、硝酸、醋酸、尿素等腐蝕性和強氧化性介質。操作方式有：手動、氣動、電動、液動和氣液聯動等。
Q47F型鑄鋼固定軟密封球閥產品結構特點：
1.使用壽命長、密封環選用自潤滑聚四氟乙烯材料。球體與密封環微摩擦，有效提高使用壽命。
2.體積小，重量輕，易于安裝保養。
3.固定球閥結構可任意方向安裝與管路的任何部位。
4.V型接疊軸向填料，達到防腐A級密封。
Q47F型鑄鋼固定軟密封球閥執行標準
設計與制造 | 結構長度 | 法蘭尺寸 | 壓力-溫度 | 試驗-檢驗 |
GB122237 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
Q47F型鑄鋼固定軟密封球閥壓力試驗
公稱壓力NominalPressure | 1.6 | 2.5 | 4.0 |
強度試驗 | 2.4 | 3.8 | 6.0 |
水密封試驗 | 1.8 | 2.8 | 4.4 |
氣密封試驗 | 0.4-0.7 | ||
Q47F型鑄鋼固定軟密封球閥主要零件材料及性能
閥體 | WCB | ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M | CF3M | ||||
球體 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L | ||||
閥 座 | 聚四氟乙烯、加坡纖增強聚四氟乙烯 對位聚笨PPL | ||||||||||
墊片 | 聚四氟乙烯PTFE 不銹鋼/柔性石墨 齒形墊片 | ||||||||||
閥桿座 | 聚四氟乙烯PTFE 不銹鋼/柔性石墨 | ||||||||||
填料 | 聚四氟乙烯PTFE 增強柔性石墨 | ||||||||||
填料壓蓋 | WCB | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L | ||||
溫度 | -29～150(聚四氟乙烯) -29～200(加玻纖增強聚四氟乙烯 ) -29～300(對位聚笨 PPL) | ||||||||||
介質 | 水 蒸汽 油品 | 硝酸類 | 強氧化介質 | 醋酸類 | 尿素類 | ||||||
Q47F型鑄鋼固定軟密封球閥規格主要尺寸
1.6MPa | DN | L | D | D1 | D2 | b | n-φd | H0 | H1 | H2 |
凸面法蘭 Q47F 16C 16P 16R | 32 | 140 | 135 | 100 | 78 | 16 | 4-18 | 30 | 85 | 160 |
40 | 165 | 145 | 110 | 85 | 16 | 4-18 | 32 | 95 | 230 | |
50 | 178 | 160 | 125 | 100 | 16 | 4-18 | 43 | 107 | 230 | |
65 | 190 | 180 | 145 | 120 | 18 | 4-18 | 70 | 142 | 400 | |
80 | 203 | 195 | 160 | 135 | 20 | 8-18 | 110 | 152 | 400 | |
100 | 305 | 215 | 180 | 155 | 20 | 8-18 | 150 | 178 | 500 | |
125 | 356 | 245 | 210 | 185 | 22 | 8-18 | 200 | 252 | 500 | |
150 | 394 | 280 | 240 | 210 | 24 | 8-23 | 230 | 278 | 600 | |
200 | 457 | 335 | 295 | 265 | 26 | 12-23 | 260 | 395 | 600 | |
250 | 533 | 405 | 355 | 320 | 30 | 12-25 | 283 | 480 | 800 | |
300 | 610 | 460 | 410 | 375 | 30 | 12-25 | 380 | 585 | 800 | |
350 | 686 | 520 | 470 | 435 | 34 | 16-25 | 425 | 625 | 800 | |
400 | 762 | 580 | 525 | 485 | 36 | 16-30 | 492 | 720 | 800 | |
500 | 914 | 705 | 650 | 608 | 44 | 20-34 | 555 | 840 | 830 | |
600 | 1067 | 840 | 770 | 718 | 48 | 20-41 | 675 | 1050 | 830 | |
700 | 1245 | 910 | 940 | 788 | 50 | 24-41 | 850 | 1150 | 830 |
Q47F型鑄鋼固定軟密封球閥規格主要尺寸
2.5MPa | DN | L | D | D1 | D2 | b | n-φd | H0 | H1<, o:p> | H2 |
凸面法蘭 Q47F 25 25P 25R | 32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 30 | 85 | 160 |
40 | 190 | 145 | 110 | 85 | 18 | 4-18 | 32 | 95 | 230 | |
50 | 216 | 160 | 125 | 100 | 20 | 4-18 | 43 | 107 | 230 | |
65 | 241 | 180 | 145 | 120 | 22 | 8-18 | 70 | 142 | 400 | |
80 | 283 | 195 | 160 | 135 | 22 | 8-18 | 110 | 152 | 400 | |
100 | 305 | 230 | 190 | 160 | 24 | 8-23 | 150 | 178 | 500 | |
125 | 381 | 270 | 220 | 188 | 28 | 8-25 | 200 | 252 | 500 | |
150 | 403 | 300 | 250 | 218 | 30 | 8-25 | 230 | 278 | 600 | |
200 | 502 | 360 | 310 | 278 | 34 | 12-25 | 260 | 395 | 600 | |
250 | 568 | 425 | 370 | 332 | 36 | 12-30 | 283 | 480 | 800 | |
300 | 648 | 485 | 430 | 390 | 40 | 16-30 | 380 | 585 | 800 | |
350 | 762 | 550 | 490 | 448 | 44 | 16-34 | 425 | 625 | 800 | |
400 | 838 | 610 | 550 | 505 | 48 | 16-34 | 492 | 720 | 800 | |
500 | 991 | 730 | 660 | 610 | 52 | 20-41 | 555 | 840 | 830 | |
600 | 1143 | 840 | 770 | 718 | 56 | 20-41 | 675 | 1050 | 830 | |
700 | 1346 | 955 | 875 | 815 | 60 | 24-48 | 850 | 1150 | 830 |
Q47F型鑄鋼固定軟密封球閥規格主要尺
4.0MPa | DN | L | D | D1 | D2 | D6 | b | n-φd | H0 | H1 | H2 |
凸凹法蘭 Q47F 40 40P 40R | 32 | 180 | 135 | 100 | 78 | 66 | 18 | 4-18 | 30 | 85 | 160 |
40 | 190 | 145 | 110 | 85 | 76 | 18 | 4-18 | , 32 | 95 | 230 | |
50 | 216 | 160 | 125 | 100 | 88 | 20 | 4-18 | 43 | 107 | 230 | |
65 | 241 | 180 | 145 | 120 | 110 | 22 | 8-18 | 70 | 142 | 400 | |
80 | 283 | 195 | 160 | 135 | 121 | 22 | 8-18 | 110 | 152 | 400 | |
100 | 305 | 230 | 190 | 160 | 150 | 24 | 8-23 | 150 | 178 | 500 | |
125 | 381 | 270 | 220 | 188 | 176 | 28 | 8-25 | 200 | 252 | 500 | |
150 | 403 | 300 | 250 | 218 | 204 | 30 | 8-25 | 230 | 278 | 600 | |
200 | 502 | 375 | 320 | 282 | 260 | 38 | 12-30 | 260 | 395 | 600 | |
250 | 568 | 445 | 385 | 345 | 313 | 42 | 12-34 | 283 | 480 | 800 | |
300 | 648 | 510 | 450 | 408 | 364 | 46 | 16-34 | 380 | 585 | 800 | |
350 | 762 | 570 | 510 | 465 | 422 | 52 | 16-34 | 425 | 625 | 800 | |
400 | 838 | 655 | 585 | 535 | 474 | 58 | 16-41 | 492 | 720 | 800 | |
500 | 991 | 755 | 670 | 612 | 576 | 62 | 20-48 | 555 | 840 | 830 | |
600 | 1143 | 890 | 795 | 730 | 678 | 62 | 20-54 | 675 | 1050 | 830 | |
700 | 1346 | 995 | 900 | 835 | 768 | 68 | 24-54 | 850 | 1150 | 830 |
Q47F型鑄鋼固定軟密封球閥執行標準
設計與制造 | 結構長度 | 法蘭尺寸 | 壓力-溫度 | 試驗-檢驗 |
GB122237 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
Q47F型鑄鋼固定軟密封球閥壓力試驗
公稱壓力NominalPressure | 1.6 | 2.5 | 4.0 |
強度試驗 | 2.4 | 3.8 | 6.0 |
水密封試驗 | 1.8 | 2.8 | 4.4 |
氣密封試驗 | 0.4-0.7 | ||
Q47F型鑄鋼固定軟密封球閥主要零件材料及性能
閥體 | WCB | ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M | CF3M | ||||
球體 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L | ||||
閥 座 | 聚四氟乙烯、加坡纖增強聚四氟乙烯 對位聚笨PPL | ||||||||||
墊片 | 聚四氟乙烯PTFE 不銹鋼/柔性石墨 齒形墊片 | ||||||||||
閥桿座 | 聚四氟乙烯PTFE 不銹鋼/柔性石墨 | ||||||||||
填料 | 聚四氟乙烯PTFE 增強柔性石墨 | ||||||||||
填料壓蓋 | WCB | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L | ||||
溫度 | -29～150(聚四氟乙烯) -29～200(加玻纖增強聚四氟乙烯 ) -29～300(對位聚笨 PPL) | ||||||||||
介質 | 水 蒸汽 油品 | 硝酸類 | 強氧化介質 | 醋酸類 | 尿素類 | ||||||
Q47F型鑄鋼固定軟密封球閥規格主要尺寸
1.6MPa | DN | L | D | D1 | D2 | b | n-φd | H0 | H1 | H2 |
凸面法蘭 Q47F 16C 16P 16R | 32 | 140 | 135 | 100 | 78 | 16 | 4-18 | 30 | 85 | 160 |
40 | 165 | 145 | 110 | 85 | 16 | 4-18 | 32 | 95 | 230 | |
50 | 178 | 160 | 125 | 100 | 16 | 4-18 | 43 | 107 | 230 | |
65 | 190 | 180 | 145 | 120 | 18 | 4-18 | 70 | 142 | 400 | |
80 | 203 | 195 | 160 | 135 | 20 | 8-18 | 110 | 152 | 400 | |
100 | 305 | 215 | 180 | 155 | 20 | 8-18 | 150 | 178 | 500 | |
125 | 356 | 245 | 210 | 185 | 22 | 8-18 | 200 | 252 | 500 | |
150 | 394 | 280 | 240 | 210 | 24 | 8-23 | 230 | 278 | 600 | |
200 | 457 | 335 | 295 | 265 | 26 | 12-23 | 260 | 395 | 600 | |
250 | 533 | 405 | 355 | 320 | 30 | 12-25 | 283 | 480 | 800 | |
300 | 610 | 460 | 410 | 375 | 30 | 12-25 | 380 | 585 | 800 | |
350 | 686 | 520 | 470 | 435 | 34 | 16-25 | 425 | 625 | 800 | |
400 | 762 | 580 | 525 | 485 | 36 | 16-30 | 492 | 720 | 800 | |
500 | 914 | 705 | 650 | 608 | 44 | 20-34 | 555 | 840 | 830 | |
600 | 1067 | 840 | 770 | 718 | 48 | 20-41 | 675 | 1050 | 830 | |
700 | 1245 | 910 | 940 | 788 | 50 | 24-41 | 850 | 1150 | 830 |
Q47F型鑄鋼固定軟密封球閥規格主要尺寸
2.5MPa | DN | L | D | D1 | D2 | b | n-φd | H0 | H1<, o:p> | H2 |
凸面法蘭 Q47F 25 25P 25R | 32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 30 | 85 | 160 |
40 | 190 | 145 | 110 | 85 | 18 | 4-18 | 32 | 95 | 230 | |
50 | 216 | 160 | 125 | 100 | 20 | 4-18 | 43 | 107 | 230 | |
65 | 241 | 180 | 145 | 120 | 22 | 8-18 | 70 | 142 | 400 | |
80 | 283 | 195 | 160 | 135 | 22 | 8-18 | 110 | 152 | 400 | |
100 | 305 | 230 | 190 | 160 | 24 | 8-23 | 150 | 178 | 500 | |
125 | 381 | 270 | 220 | 188 | 28 | 8-25 | 200 | 252 | 500 | |
150 | 403 | 300 | 250 | 218 | 30 | 8-25 | 230 | 278 | 600 | |
200 | 502 | 360 | 310 | 278 | 34 | 12-25 | 260 | 395 | 600 | |
250 | 568 | 425 | 370 | 332 | 36 | 12-30 | 283 | 480 | 800 | |
300 | 648 | 485 | 430 | 390 | 40 | 16-30 | 380 | 585 | 800 | |
350 | 762 | 550 | 490 | 448 | 44 | 16-34 | 425 | 625 | 800 | |
400 | 838 | 610 | 550 | 505 | 48 | 16-34 | 492 | 720 | 800 | |
500 | 991 | 730 | 660 | 610 | 52 | 20-41 | 555 | 840 | 830 | |
600 | 1143 | 840 | 770 | 718 | 56 | 20-41 | 675 | 1050 | 830 | |
700 | 1346 | 955 | 875 | 815 | 60 | 24-48 | 850 | 1150 | 830 |
Q47F型鑄鋼固定軟密封球閥規格主要尺
4.0MPa | DN | L | D | D1 | D2 | D6 | b | n-φd | H0 | H1 | H2 |
凸凹法蘭 Q47F 40 40P 40R | 32 | 180 | 135 | 100 | 78 | 66 | 18 | 4-18 | 30 | 85 | 160 |
40 | 190 | 145 | 110 | 85 | 76 | 18 | 4-18 | , 32 | 95 | 230 | |
50 | 216 | 160 | 125 | 100 | 88 | 20 | 4-18 | 43 | 107 | 230 | |
65 | 241 | 180 | 145 | 120 | 110 | 22 | 8-18 | 70 | 142 | 400 | |
80 | 283 | 195 | 160 | 135 | 121 | 22 | 8-18 | 110 | 152 | 400 | |
100 | 305 | 230 | 190 | 160 | 150 | 24 | 8-23 | 150 | 178 | 500 | |
125 | 381 | 270 | 220 | 188 | 176 | 28 | 8-25 | 200 | 252 | 500 | |
150 | 403 | 300 | 250 | 218 | 204 | 30 | 8-25 | 230 | 278 | 600 | |
200 | 502 | 375 | 320 | 282 | 260 | 38 | 12-30 | 260 | 395 | 600 | |
250 | 568 | 445 | 385 | 345 | 313 | 42 | 12-34 | 283 | 480 | 800 | |
300 | 648 | 510 | 450 | 408 | 364 | 46 | 16-34 | 380 | 585 | 800 | |
350 | 762 | 570 | 510 | 465 | 422 | 52 | 16-34 | 425 | 625 | 800 | |
400 | 838 | 655 | 585 | 535 | 474 | 58 | 16-41 | 492 | 720 | 800 | |
500 | 991 | 755 | 670 | 612 | 576 | 62 | 20-48 | 555 | 840 | 830 | |
600 | 1143 | 890 | 795 | 730 | 678 | 62 | 20-54 | 675 | 1050 | 830 | |
700 | 1346 | 995 | 900 | 835 | 768 | 68 | 24-54 | 850 | 1150 | 830 |
